Galas bebola alur dalam adalah komponen penting dalam pelbagai aplikasi mekanikal, membolehkan putaran lancar aci dan gandar sambil meminimumkan geseran dan menyokong beban jejarian dan paksi. Kepelbagaian dan kecekapan mereka telah menjadikan mereka berada di mana-mana dalam pelbagai industri, termasuk automotif, aeroangkasa, pembuatan dan robotik.

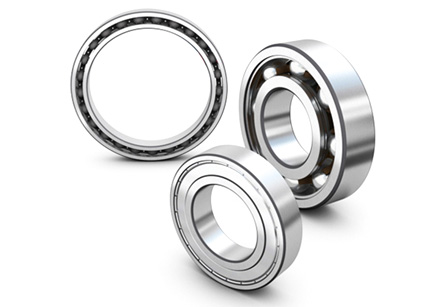

Struktur dan Reka Bentuk Galas Bebola Deep Groove
Struktur Galas Bebola Deep Groove
Galas bebola alur dalam mempunyai struktur yang agak mudah tetapi sangat berkesan yang membolehkan mereka mengendalikan pelbagai beban dan kelajuan dengan cekap. Seperti yang dinyatakan sebelum ini, ia terdiri daripada empat komponen utama: cincin luar, cincin dalam, elemen rolling (bola), dan sangkar.
Lingkaran Luar
Cincin luar adalah yang lebih besar daripada dua cincin dan menyediakan sempadan luar galas yang stabil. Ia biasanya diperbuat daripada keluli, tetapi dalam beberapa kes, ia boleh dibuat daripada keluli tahan karat atau bahan lain untuk aplikasi khusus. Lingkaran luar bertanggungjawab untuk memasang galas dalam perumahan atau struktur, memastikan penjajaran dan sokongan yang betul untuk komponen dalam. Ia biasanya mempunyai alur pada permukaan dalamannya, membentuk laluan perlumbaan untuk unsur-unsur bergolek untuk bergerak.
Cincin Dalam
Cincin dalam adalah yang lebih kecil daripada dua cincin dan dipasang pada aci berputar. Seperti cincin luar, ia juga diperbuat daripada keluli dan mempunyai alur dalam yang membentuk separuh lagi laluan perlumbaan untuk elemen bergolek. Kesesuaian antara cincin dalam dan aci biasanya ketat, memastikan sambungan selamat antara galas dan komponen berputar.
Elemen Bergolek (Bola)
Elemen bergolek dalam galas bebola alur dalam adalah bola keluli. Bola ini bertanggungjawab untuk mengurangkan rintangan geseran antara cincin luar pegun dan cincin dalam berputar. Bilangan, saiz, dan bahan bola bergantung pada reka bentuk galas tertentu dan kapasiti pembawa beban yang dimaksudkan. Elemen bergolek disusun dalam corak bulat, memastikan ia bersentuhan dengan kedua-dua gelang dalam dan luar untuk memudahkan putaran yang lancar.
Sangkar (Penakal)
Sangkar, yang juga dikenali sebagai penahan, memegang elemen bergolek pada kedudukannya dan menghalangnya daripada bersentuhan antara satu sama lain. Pemisahan ini memastikan pergerakan lancar dan mengurangkan risiko kerosakan berkaitan geseran. Sangkar biasanya diperbuat daripada loyang, keluli atau plastik, dan reka bentuknya boleh berbeza-beza bergantung pada keperluan aplikasi. Sebagai contoh, aplikasi berkelajuan tinggi mungkin memerlukan sangkar dengan jisim yang lebih rendah dan sentuhan yang berkurangan dengan bola untuk meminimumkan daya emparan.
Pertimbangan Reka Bentuk
Reka bentuk galas bebola alur dalam adalah penting untuk prestasi dan jangka hayatnya dalam pelbagai aplikasi. Jurutera dan pengilang mempertimbangkan dengan teliti beberapa faktor semasa proses reka bentuk:
Pembersihan dan Pramuat
Kelegaan dalam a
galas bebola alur dalam merujuk kepada ruang antara elemen penggelek dan gelang dalam dan luar apabila tiada beban dikenakan. Jumlah kelegaan yang betul adalah penting untuk menampung pengembangan haba dan menyediakan keadaan operasi yang betul. Pramuat, sebaliknya, ialah daya paksi terkawal yang dikenakan pada galas, memastikan elemen gelek mengekalkan sentuhan dengan laluan perlumbaan semasa operasi. Pramuat yang betul meningkatkan kekukuhan galas dan meningkatkan prestasinya, terutamanya dalam aplikasi berkelajuan tinggi.
Pemilihan Bahan
Keluli adalah bahan yang paling biasa digunakan untuk gelang dan elemen gelek dalam galas bebola alur dalam. Gred khusus keluli dan proses rawatan haba yang digunakan boleh menjejaskan kekuatan galas, ketahanan dan ketahanan terhadap haus. Untuk aplikasi yang melibatkan suhu melampau, persekitaran yang menghakis atau keperluan khas, bahan alternatif seperti keluli tahan karat, seramik atau galas hibrid (gabungan unsur keluli dan seramik) boleh digunakan.
Pelinciran
Pelinciran yang betul adalah penting untuk operasi lancar dan panjang umur galas bebola alur dalam. Pelincir mengurangkan geseran, menghilangkan haba, dan melindungi daripada kakisan dan haus. Pilihan pelinciran biasa termasuk gris dan minyak. Pilihan pelincir bergantung pada faktor seperti kelajuan operasi, suhu, dan keadaan persekitaran. Galas tertutup mengekalkan pelincir dalam galas, manakala galas terbuka memerlukan pelinciran luaran.
Perisai dan Pengedap
Untuk melindungi komponen dalaman galas daripada bahan cemar,
galas bebola alur dalam boleh dilengkapi dengan perisai atau meterai. Perisai biasanya diperbuat daripada logam dan menutup bahagian tepi galas, manakala pengedap diperbuat daripada getah atau bahan lain dan memberikan perlindungan penuh untuk mengelakkan pencerobohan habuk, air atau zarah lain.
Toleransi dan Ketepatan Galas
Toleransi dan ketepatan galas memainkan peranan penting dalam menentukan prestasi dan kebolehpercayaan galas. Galas ketepatan yang lebih tinggi mampu putaran yang lebih lancar pada kelajuan yang lebih tinggi dan biasanya digunakan dalam jentera ketepatan dan aplikasi yang memerlukan toleransi yang ketat.
Kelebihan dan Aplikasi Galas Bebola Deep Groove
Kelebihan
Galas bebola alur dalam menawarkan banyak kelebihan yang menjadikannya pilihan popular dalam pelbagai aplikasi perindustrian:
serba boleh
Salah satu kelebihan utama galas bebola alur dalam adalah serba boleh. Ia direka untuk mengendalikan kedua-dua beban jejarian dan paksi, menjadikannya sesuai untuk pelbagai aplikasi. Sama ada beban terutamanya jejari atau bersama paksi, galas bebola alur dalam boleh menyokongnya dengan berkesan, memberikan fleksibiliti dalam reka bentuk dan kejuruteraan.
Geseran Rendah
Galas bebola alur dalam direka bentuk untuk meminimumkan geseran antara komponen berputar dan pegun. Putaran lancar yang dicapai oleh elemen gelek (bola) dengan ketara mengurangkan kehilangan tenaga, menjadikan galas ini cekap tenaga. Geseran yang rendah juga menyumbang kepada pengurangan haus dan penjanaan haba, yang membawa kepada hayat perkhidmatan yang lebih lama dan prestasi keseluruhan yang lebih baik.
Kelajuan Tinggi
Galas bebola alur dalam mampu beroperasi pada kelajuan tinggi, terutamanya apabila dipasangkan dengan pelinciran dan bahan yang sesuai. Pergerakan cekap elemen gelek dan geseran yang dikurangkan membolehkan mereka menahan permintaan aplikasi berkelajuan tinggi, seperti dalam motor elektrik, turbin dan gelendong alat mesin.
Bunyi dan Getaran Rendah
Reka bentuk galas bebola alur dalam membantu dalam mengurangkan tahap hingar dan getaran semasa operasi. Pergerakan menggolek bola yang lancar di dalam litar lumba menghasilkan operasi yang lebih senyap, menjadikan galas ini sesuai untuk aplikasi di mana pengurangan hingar adalah penting, seperti dalam elektronik pengguna dan komponen automotif.
Aplikasi
Galas bebola alur dalam didapati digunakan secara meluas dalam pelbagai industri kerana kelebihan dan serba bolehnya. Beberapa aplikasi biasa termasuk:
Industri automotif
Dalam industri automotif, galas bebola alur dalam digunakan dalam pelbagai komponen, seperti hab roda, transmisi, alternator, pemula, pam air dan sistem penyaman udara. Keupayaan mereka untuk mengendalikan kedua-dua beban jejarian dan paksi menjadikannya sesuai untuk aplikasi automotif yang pelbagai.
Jentera Perindustrian
Galas bebola alur dalam digunakan secara meluas dalam jentera perindustrian, termasuk motor elektrik, pam, pemampat, kotak gear, dan sistem penghantar. Galas ini menyediakan pergerakan putaran yang lancar, memastikan peralatan industri berfungsi dengan cekap.
Perkakas rumah
Dalam perkakas rumah, seperti mesin basuh, peti sejuk, kipas dan pembersih vakum, galas bebola alur dalam digunakan untuk menyokong komponen berputar dan mengurangkan geseran, menghasilkan operasi yang lebih senyap dan lebih cekap tenaga.
Industri Aeroangkasa
Industri aeroangkasa bergantung pada galas bebola alur dalam untuk pelbagai aplikasi, seperti gear pendaratan pesawat, komponen enjin, sistem tambahan dan mekanisme kawalan. Keupayaan dan keupayaan berkelajuan tinggi galas untuk mengendalikan kedua-dua beban jejarian dan paksi menjadikannya sesuai untuk aplikasi aeroangkasa.
Robotik
Dalam robotik dan automasi, galas bebola alur dalam adalah penting untuk menyediakan pergerakan sendi yang lancar dan kawalan gerakan yang tepat. Keupayaan geseran rendah dan berkelajuan tinggi mereka menyumbang kepada prestasi keseluruhan dan kecekapan sistem robotik.
Peralatan perubatan
Galas bebola alur dalam juga digunakan dalam peralatan perubatan, seperti alat tangan pergigian, alat pembedahan dan peranti pengimejan. Kebolehpercayaan dan operasi lancar mereka adalah penting dalam tetapan perubatan di mana ketepatan dan keselamatan adalah penting.
Tenaga yang boleh diperbaharui
Dalam sektor tenaga boleh diperbaharui, galas bebola alur dalam ditemui dalam turbin angin dan sistem pengesan suria. Mereka membantu menukar tenaga angin dan suria kepada kuasa elektrik dengan menyokong komponen berputar dalam sistem ini.
